ความแตกต่างระหว่างสัญญาณ Analog และ Digital

สัญญาณอนาล็อก (Analog Signal) หมายถึง สัญญาณที่มีการเปลี่ยนแปลงหรือการเคลื่อนที่ของ ข้อมูลแบบต่อเนื่อง (Continuouse Data) โดยสัญญาณจะมีขนาดไม่คงที่ มีการเปลี่ยนแปลงขนาดของ สัญญาณแบบค่อยเป็นค่อยไป และจะมีลักษณะเป็นเส้นโค้งต่อเนื่องกันไป ยกตัวอย่างเช่น การที่เราโยน ก้อนหินลงน้ำ บนผิวน้ำเราจะเห็นว่า น้ำจะมีการเคลื่อนตัวเป็นคลื่น กระจายออกเป็นวงกลมรอบจุดที่หินจม ระดับคลื่นจะสังเกตุได้ว่าเริ่มจากจุดกลางแล้วขึ้นสูง แล้วกลับมาที่จุดกลางแล้วลงต่ำ แล้วกลับมาที่จุดกลาง เป็นลักษณะนี้ติดต่อกันไป แต่ละครั้งของวงรอบเราเรียกว่า 1 Cycle โดยการเคลื่อนที่ของสัญญาณ อนาล็อก (Analog Signal) นี้ จะมีระยะทางและเวลาเป็นตัวกำหนดด้วย จึงทำให้มีผลต่อการส่งสัญญาณ อนาล็อก (Analog Signal) ส่วนใหญ่จึงสามารถถูกรบกวนได้ง่าย ไม่ว่าจะเป็นจากสิ่งแวดล้อมภายนอก หรือจากตัวของระบบอุปกรณ์เอง เพราะสัญญาณที่ส่งออกไปนั้นจะเป็นสัญญาณจริง และเมื่อถูกรบกวนก็อาจ จะทำให้คลื่นสัญญาณมีการเปลี่ยนไป จึงทำให้ผู้รับหรือปลายทางนั้นมีการแปลความหมายผิดพลาดได้ เช่น สัญญาณเสียง เป็นต้น

สัญญาณดิจิตอล (Digital Signal) หมายถึง สัญญาณที่เกี่ยวข้องกับข้อมูลแบบไม่ต่อเนื่อง (Discrete Data) ที่มีขนาดแน่นอนซึ่งขนาดดังกล่าวอาจกระโดดไปมาระหว่างค่าสองค่า คือ สัญญาณ ระดับสูงสุดและสัญญาณระดับต่ำสุด ซึ่งสัญญาณดิจิตอลนี้เป็นสัญญาณที่คอมพิวเตอร์ใช้ในการทำงานและ ติดต่อสื่อสารกันหรือกล่าวได้ว่าสัญญาณดิจิตอลก็คือการที่เรานำเอาสัญญาณ Analog (อนาล็อก) มา แปลงให้อยู่ในรูปแบบของตัวเลข (0,1) โดยการแปลงสัญญาณนี้ต้องอาศัยวงจรประเภทหน่ึงที่เรียกว่า A To D (A/D) หรือ Analog To Digital converter โดยวงจร A/D หลังจากนั้น ก็จะได้สัญญาณ Digital ออกมาเป็นสัญญาณในรูปแบบของตัวเลข (0,1) นั่นเอง โดยจะเป็นสัญญาณที่เกิดจากแรงดันของ ไฟฟ้าจะมีอยู่ 2 ค่าคือ 0 = Min และ 1 = Max โดยค่า Min จะมีแรงดันไฟฟ้าอินพุต อยู่ที่ประมาน 0 โวลต์ และ Max จะมีแรงดันไฟฟ้าอินพุต อยู่ที่ประมาน 5 โวลต์ ดังนั้นสัญญาณชนิดนี้มนุษย์เรา จึงไม่สามารถสัมผัสหรือรับรู้ได้เลย และเมื่อได้เป็นสัญญาณ Digital ออกมาแล้ว จึงทำการส่งข้อมูลไปยัง ผู้รับหรือปลายทาง ทางฝั่งผู้รับหรือปลายทางจะต้องมีตัวแปลงสัญญาณจาก Digital ให้กลับเป็น Analog อีกครั้ง โดยผ่านตัวแปลง คือ D To A (D/A) หรือ Digital To Analog converter

เปรียบเทียบความแตกต่างระหว่างสัญญาณ Analog และ สัญญาณ Digital สรุปได้ว่าสัญญาณ Digital เปรียบเสมือนการเปลี่ยนรูปแบบจากสัญญาณ Analog ที่เป็นสัญญาณ คลื่นให้ เป็นสัญญาณไฟฟ้า

ความแตกต่างของระบบระบบกล้องวงจรปิด CCTV ระหว่าง Analog, IP, และ Analog HD

ทุกวันนี้ระบบโทรทัศน์วงจรปิด หรือเรียกกันติดปากว่าระบบกล้องวงจรปิด CCTV ได้ถูกนำมาใช้ด้วย กันหลายระบบ แบ่งเป็น 3 ประเภท

1. ระบบ Analog เป็นระบบที่ใช้ตั้งแต่มีการคิดค้นระบบกล้องวงจรปิด CCTV ระบบ Analog เป็นระบบที่ใช้สาย สัญญาณ (Coax cable) เช่น สาย RG6 RG11

ข้อดี

• ต้นทุน : ระบบอนาล๊อกมีต้นทุนที่ถูกกว่าระบบ IP
• ยืดหยุ่นกว่า : เนื่องจากว่ามีกล้องหลากหลายประเภทให้เลือกใช้ ตั้งแต่ระบบเล็กไปถึงระบบ ใหญ่ที่มีอินฟราเรดตั้งตั้งมาพร้อมกับกล้องทำให้มีตัวเลือกสำหรับการใช้งานประเภทต่าง ๆ ได้อย่าง เหมาะสม
• ความเข้ากันได้ : ในระบบอนาล๊อก มีเพียงระบบ PAL และ NTSC เท่านั้น ทำให้สามารถเลือก กล้องต่างยี่ห้อมารวมในระบบเดียวกันได้
• ปัญหาน้อย : เนื่องจากว่าระบบอนาล็อกถูกพัฒนามามากจนแทบจะเรียกได้ว่า อยู่ในช่วง สุดท้าย ของเทคโนโลยีของระบบอนาล๊อกแล้ว ทำให้ปัญหาต่างๆถูกแก้ไขไปจนหมด ปัญหาต่าง ๆ ของระบบ อนาล็อก จึงเกิดขึ้นน้อยมาก
• ช่างที่ทำการติดตั้งไม่ต้องมีความรู้ด้านเน็ตเวิร์ก ก็สามารถติดตั้งได้

ข้อเสีย

• Function : ระบบอนาล๊อกไม่มีฟังชั่นเช่นเดียวกับที่กล้อง IP มี เว้นแต่กล้องอนาล็อกที่มี ราคา สูงมาก ๆ เท่านั้น
• ความปลอดภัย : ระบบอนาล็อกมีความปลอดภัยน้อย เนื่องจากว่าไม่มีการเข้ารหัสของข้อมูล ไม่ว่าใครก็ สามารถดูภาพจากกล้องวงจรปิดได้
• ระยะทาง : ไม่สามารถรองรับการส่งสัญญานในระยะไกล ๆ ได้
• ความละเอียดของภาพที่ได้ไม่มาก เนื่องจากระบบ Analog ไม่สามารถส่งภาพที่มีความ ละเอียดสูงได้ เนื่องจากข้อจำกัดทางด้านสาย

2. ระบบ IP (Network) เป็นระบบกล้องวงจรปิด CCTV ที่นำมาใช้แทนระบบ Analog ซึ่งระบบ IP จะส่งสัญญาณในรูปแบบ Digital ทำให้ภาพที่ได้มีความคมชัด ไม่เกิดการสูญหายของสัญญาณ คือถ้ามีการเดินระบบผิดพลาด ภาพก็จะไม่แสดงเลย แต่ถ้าเดินระบบได้ถูกต้องภาพจะมีความชัดตามคุณภาพของกล้องที่ส่งภาพมา ซึ่งต่าง กับระบบ Analog ที่ภาพจะมีทั้ง ภาพชัด ภาพไม่ชัด และภาพหาย สายสัญญาณที่ใช้ในระบบ Digital ส่วนมากจะเป็นสาย Cat5

ข้อดี

• Wireless : สนับสนุนการทำงานผ่านระบบไร้สายมากกว่า Analog
• ระบบเครือข่ายเดิม : กล้อง IP สามารถใช้ร่วมกับระบบ LAN ที่มีอยู่แล้วได้โดยไม่ต้องเดิน สายใหม่
• เพิ่มกล้องได้ง่าย : หากต้องการเพิ่มกล้องสามารถทำได้ง่าย โดยไม่ติดข้อจำกัดในส่วนของ Channel ที่จำกัดของ DVR อีกต่อไป
• ประสิทธิภาพสูง : เนื่องจากกล้อง IP แต่ละตัวทำงานแยกอิสระ ไม่ได้ส่งภาพไปประมวลผล ที่ตัวกล้อง ทำให้ได้ภาพที่มีคุณภาพ "เต็มที่" ไม่อั้นที่ DVR อีกต่อไป แต่ละตัวมี IP ของตัวเอง ทำให้การตั้งค่ากล้องแต่ละตัวทำได้ง่าย
• ความละเอียด : เนื่องจากเป็นระบบ Digital ทำให้สามารถข้ามข้อจำกัดที่ระบบ Analog ไม่ สามารถทำได้นั่นคือ ข้ามจาก 576 TVL ไปเป็น 1080p หรือ "Hidefinition" ทำให้ได้ภาพที่มี ความละเอียด "สูงมาก" เปรียบเสมือนกับระบบ Analog คือการที่เราดูหนังจาก VDO ธรรมดา แต่ ระบบ Digital เทียบได้กับการดูหนังแบบ Blue ray ได้เลยทีเดียว
• POE : บางรุ่นสามารถส่งสายไฟไปพร้อมกับสาย LAN ได้ โดยไม่ต้องเดินสายไฟแยกเพิ่ม ออกไปอีกต่างหาก
• ความปลอดภัยสูงมาก : เนื่องจากการทำงานบนของระบบ Digial สามารถที่จะ Backup ข้อมูลบน Server ได้ตลอดเวลา และ Hacker ไม่สามารถ "ดัก"เอาข้อมูลระหว่างทางได้

ข้อเสีย

• การส่งผ่านข้อมูล : เนื่องจากใช้ Brandwidth สูงมาก ตั้งแต่ 500 kbps ถึง 1.5 Mbps ทำให้ระบบทำงานหนัก
• ต้นทุน : ค่าใช้จ่ายจะสูงขึ้นกว่าระบบAnalog ไม่ว่าจะเป็นค่าอุปกรณ์, การดูแลรักษา แต่ก็มี แนวโน้มที่ลดลงจากเมื่อก่อนมาก
• ใช้ข้ามยี่ห้อไม่ได้ : เนื่องจากระบบถูกพัฒนาจากหลายรายทำให้มีมากกว่า 1 มาตราฐาน จึงไม่สามารถใช้กล้องที่มี Protocal ต่างกันเพื่อติดต่อกันได้ หรือให้เข้าใจง่ายๆคือ ข้ามยี่ห้อไม่ได้ นั่นเอง
• ผู้ติดตั้งจะต้องมีความรู้ทางด้าน Network รวมไปถึง ความรู้ของผู้ที่บริหารจัดการข้อมูล

3. ระบบ กล้องวงจรปิด Analog HD เป็นระบบ Digital ที่ใช้สาย สัญญาณแบบ Coax หรือ แบบเดิมที่เป็น RG6 เป็นตัวนำสัญญาณ ระบบนี้สามารถส่งสัญญาณภาพโดย ไม่จำเป็นต้องบีบอัดสัญญาณ เพราะระบบรองรับการส่งสัญญาณที่มี ความละเอียดมากกว่าความละเอียด แบบธรรมดา 5-10 เท่า ทำให้สัญญาณภาพมีความคมชัดในระดับ HD ถึง Full-HD

กล้องวงจรปิด Analog HD แบ่งออกเป็น 3 ประเภท คือ

1. ระบบ HD-SVI เป็ฯระบบที่ถูกพัฒนา Chipset โดยประเทศจีน และยังเป็น Analog HD ที่คิดขึ้นมาเป็นระบบแรกอีกด้วย

2.  ระบบ AHD เป็นระบบที่ถูกพัฒนา Chipset โดยประเทศเกาหลี ตอนนี้ถือเป็นกล้องวงจรปิด Analog HD ที่ได้รับความนิยมมากที่สุดเนื่องจากมีราคาที่เทียบเท่ากับ กล้องวงจรปิด ระบบ Analog จึงทำให้ลูกค้ากลุ่มที่เคยใช้กล้องวงจรปิดระบบ Analog หันมาใช้ เนื่องจากมีราคาที่ใกล้เคียงและคุณภาพภาพที่ดีกว่า

3. ระบบ HD-TVI เป็นระบบที่ถูกพัฒนา Chipset โดยประเทศอเมริกา เป็นกล้องวงจรปิด Analog HD ที่สามารถทำความละเอียดภาพได้ถึง Full-HD หรือ 2MP

โดยระบบดังกล่าวได้มีการเริ่มต้นใช้งานกันอย่างแพร่หลายตั้งแต่ช่วงต้นปี 2015 เนื่องจากมีราคาที่ถูก และคุณภาพภาพเทียบได้กับ กล้องวงจรปิด ระบบดิจิตอล IP ระบบ Analog HD นี้จึงได้รับความนิยมจากผู้ใช้งานในตลาดกลางถึงตลาดล่าง

ข้อดี

• สามารถใช้สายสัญญาณเดิมของระบบ Analog ได้ทำให้ประหยัดค่าใช้จ่ายในการ Upgrade
• ภาพมีความคมชัดสูง
• คุณภาพของภาพที่ได้ถือว่าสมเหตุสมผลกับราคา ณ ปัจจุบันราคาเทียบเคียงได้กับกล้องวงจรปิด ระบบอนาล็อก Analog
• ผู้ติดตั้ง ไม่จำเป็นต้องมีความชำนาญด้านระบบเน็ตเวิร์ค

ข้อเสีย

• ยังไม่ครอบคลุมฟังก์ชั่นระดับสูงเหมือนกับกล้องวงจรปิด ระบบดิจิตอล IP
•

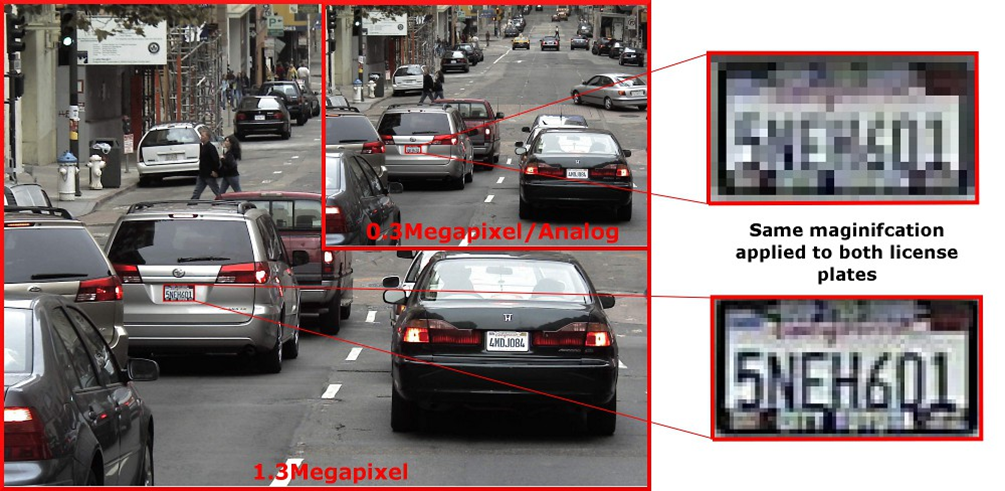

เปรียบเทียบความแตกต่างระหว่างภาพที่ได้จาก กล้องวงจรปิด CCTV ระบบ Analog และ ระบบ Digital

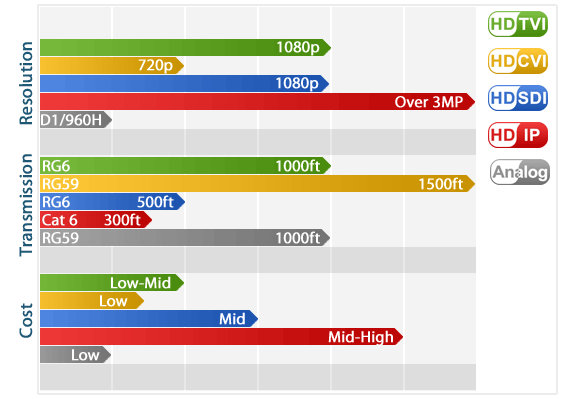

ตารางเปรียบเทียบความละเอียดของภาพในช่วงที่ต่างกัน
